MagnoBlock®
(engl. MagnoShield) -technische
Details
|
 |
|
Abschirmtechnik MagnoBlock®
Die Abschirmtechnik
MagnoBlock®besteht aus der Kombination von speziellen Metallen die eine hohe Magnetisierbarkeit
(Permeabilität) besitzen mit hochleitenden Metallen. Die Platten werden überlappend
auf dem Boden verlegt, oder auf spezielle Wand- und Deckenprofile
montiert.
|
Ohne
MagnoBlock®
|
Mit
MagnoBlock®
|
Flächenabschirmungen in Form von
Boden-/Wand-/Raumabschirmungen werden dann eingesetzt, wenn sich die
Quelle der Magnetfelder im Nahbereich befindet. Eine typische
Anwendung ist zum Beispiel ein Transformator der Arbeitsplätze
im darrüberliegenden Stockwerk beeinflusst. In diesem Fall
kann der darrüberliegende Raum mit einer Bodenabschirmung
gegen die Felder abgeschirmt werden. Die Fläche der
Abschirmung ist abhängig von der Stärke des
Magnetfeldes. Je nach Feldrichtung und Feldstärke werden
unterschiedliche Materialien verlegt. Die Abschirmung kann ohne großen
Installationsaufwand auf dem Boden verlegt und anschließend auch wieder mit einem Teppich bedeckt werden. MagnoBlock®
ist ein Metallplatten-Abschirmsystem aus hochpermeablen (Permeabilität
= magnetische Leitfähigkeit) Weicheisenlegierungen, in Kombination
mit elektrisch leitenden Metallen. MagnoBlock® wird vorwiegend
zum Abschirmen von zweidimensionalen (z.B.
Leitungen) und dreidimensionalen Magnetfeld-Störquellen
(z.B. Transformatoren) eingesetzt. Die Weicheisenplatten werden zum Umlenken
der Magnetfeldlinien eingesetzt. Damit können Magnetfeldlinien von
den betroffenen Bereichen weggeführt werden. Die Schirmwirkung der elektrisch leitenden
Metalle beruht auf
dem Wirbelstromeffekt. Eine Abschirmung besteht in der Regel aus mehreren
Schichten beider Metalle. Mit diesem System werden Flächen, Wände
oder ganze Räume ausgekleidet, um magnetische Felder abzublocken.
Diese weiterentwickelte Abschirmtechnik wird vorzugsweise gegen elektromagnetische
Störfelder
von Transformatoren, Schaltzentralen, Energieverteiler, Kabeltrasse, NMR-Anlagen
usw. eingesetzt.
|
Beispiele für den Einbau von MagnoBlock®...
|

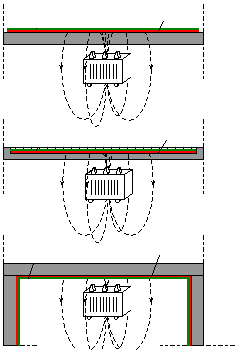

Einbauvarianten
 |
A) Auf Boden verlegt, mit Teppich o.ä.
bedeckt.
Einfachste Variante für Einbau in bestehende
Bauten. |
| Materialauflage: |
ca.
37mm |
| Schirmfläche: |
abhängig von gewünschter
Schirmwirkung |
B) In den Boden eingelassen und
vergossen.
Mögliche Variante für den Einbau in
Neubauten. |
| Materialauflage: |
ca.
37mm |
| Schirmfläche: |
abhängig von gewünschter
Schirmwirkung |
C) An Decke und/oder Wand
montiert.
Mögliche Variante bei neuen und bestehenden
Bauten |
| Materialauflage: |
ca.
37mm |
| Schirmfläche: |
abhängig von gewünschter
Schirmwirkung | |
Die Abschirmplatten werden in Standardgrößen von 2m x 1m oder entsprechend der abzuschirmenden Fläche zugeschnitten
und in mehreren Lagen verlegt. Die Dicke beträgt normalerweise 2mm
bis 5mm. MagnoBlock®
eignet sich für DC- und AC-Felder bis ca. 1000Hz.
| |
|
