Effekte
Technische Details

Der ZELtronic™ Summenstromregler wurde primär entwickelt  um Nachteile des  TN-C Stromversorgungsnetzes (4-Leiter) in Gebäuden auszugleichen. Alle bisherigen Lösungen am Markt zielen auf aufwendige Filterungen oder den Umbau der Installationen in ein TN-S-Netz. Der Regler löst das Problem völlig anders, aber nicht weniger einfach: Der Summenstromfehler im Leitungsnetz wird ermittelt und die Strombilanzen ausgeglichen. Der Summenstrom ist Null und die unten beschriebenen Effekte werden wirksam verhindert.

-Oberwellen durch elektronische Verbraucher
Aufgrund der charakteristischen Stromaufnahme von elektronischen Verbrauchern mit Gleichstromzwischenkreis (z.B. PCs), können sich die Ströme der Außenleiter im Drehstromnetz auch bei symmetrischer Lastverteilung nicht mehr kompensieren. Die Betriebsmittelströme sind durch 150Hz Oberwellen geprägt.
-Korrosion/Lochfraß an Leitungen
In (zu)vielen Elektroinstallationen sind Neutralleiter und Schutzleiter in einer einzigen Ader, dem PEN-Leiter, zusammengefasst. Diese Schaltungsform ist die am häufigsten vorzufindende Netzform. Die Besonderheit besteht darin, dass der stromführende PEN-Leiter an bestimmten Stellen geerdet ist. Über die Sammelschienen der Haupt- und Unterverteilungen sowie dem Potentialausgleich sind alle PEN-Leiter elektrisch untereinander und mit der Erde verbunden. Entsprechend den örtlichen Widerstandsverhältnissen teilen sich die von Oberschwingungen geprägten Ströme innerhalb der Kabel und sonstiger Erdverbindungen auf. Es kommt zur Korrosion und Lochfraß an der Erdverbindung.


Magnetfelder bilden sich kreisförmig um den Leiter.

 -Hohe Magnetfelder in der Leitungsumgebung
Es fließen zum Teil erhebliche Ausgleichsströme zur Erde, wobei die Strombilanzen der Versorgungskabel im Netz nicht mehr ausgeglichen sind. Dadurch entstehen Magnetfelder um Kabel und Konstruktionselemente, die dann für das Flimmern von Monitoren und Feldbelastungen am Arbeitsplatz verantwortlich sind.

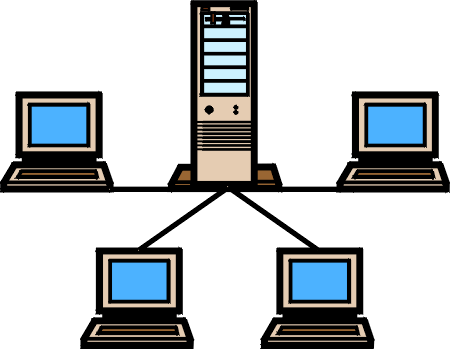

-Netzwerkprobleme
Ausgleichsströme die über Erdanschlüsse und Schirme von Signal- und Datenleitungen fließen, können sporadische Störungen innerhalb der Datentechnik verursachen. Dies äußert sich in Form von unerklärlichen Abstürzen, Fehlermeldungen von Überwachungssystemen etc.
